Kristalloszillator YSO110TR breite Spannung
◉ Anwendungen
- IOT
- Industriekontrolle
- Unterhaltungselektronik
◉ Merkmale
- Frequenzbereich: 1 MHz ~ 125 MHz
- Ultra kleiner SMD -Nahtversiegelungsoszillator
- Paketgröße: 1,6*1,2, 2,0*1,6, 2,5*2,0, 3,2*2,5, 5,0*3,2, 7,0*5,0 mm
Spezifikationen
Artikel | Symbol | Spezifikationen |
Frequenzbereich | fo | 1MHz ~ 125MHz |
Versorgungsspannung | VDD | 1.8V~3.3V |
Ausgangstyp | - | CMOS |
Frequenztoleranz (bei 25 ℃) | f_tol | ± 10 ppm, ± 20 ppm oder angeben |
Ausgangslast | L_cmos | 15Pf |
Betriebstemperatur | T_use | -40 ~+85 ° C oder angeben |
Lagertemperatur | T_stg | -55~+125°C |
Frequenz versus
| f_tem | 士 20 ppm, 士 30 ppm, ± 50 ppm oder angeben |
Ausgangsspannung | Voh | 90%VDD min |
Vol | 10%VDD Max | |
Dienstzyklus | SYM | 45~55% |
Startzeit | t_str | 3 ms max |
Anstiegszeit/Fallzeit | tr/tf | 4ns max |
Phase Jitter [12 kHz ~ 20 MHz] | tpj | 0,7ps max |
Frequenzalterung (bei 25 ℃) | f_age | 士 3ppm/Jahr max |
Tri-Staat | Aktivieren (Hochspannung oder schwebend) | 70% der VDD min |
Deaktivieren (niedrige Spannung oder GND) | 30% der VDD Max |
Aktueller Verbrauch
Leistungsdissipation VCC = nur 1,8 ~ 3,3 V 15PF | |||||
Versorgungsspannung | 1.000~40.000MHZ | 41.000~54.000MHZ | 55.000~100.000MHZ | ||
7050/5032/3225 | 2520/2016/1612 | 7050/5032/3225/2520 | 2016/1612 | 7050/5032/3225/2520/2016/1612 | |
1.8V | 4ma max | 4ma max | 9ma Max | 10 mA max | 35 mA Max |
2.5V | 4,5 mA Max | 10 mA max | |||
3.3V | 5ma max | 12 mA Max | |||
Bitte kontaktieren Sie uns für den aktuellen Verbrauch für Frequenzen über 100 MHz.
Stift | #1 | #3 | #4 | #2 |
FUNCTION | Tri-Staat | GND | OUTPUT | VDD |

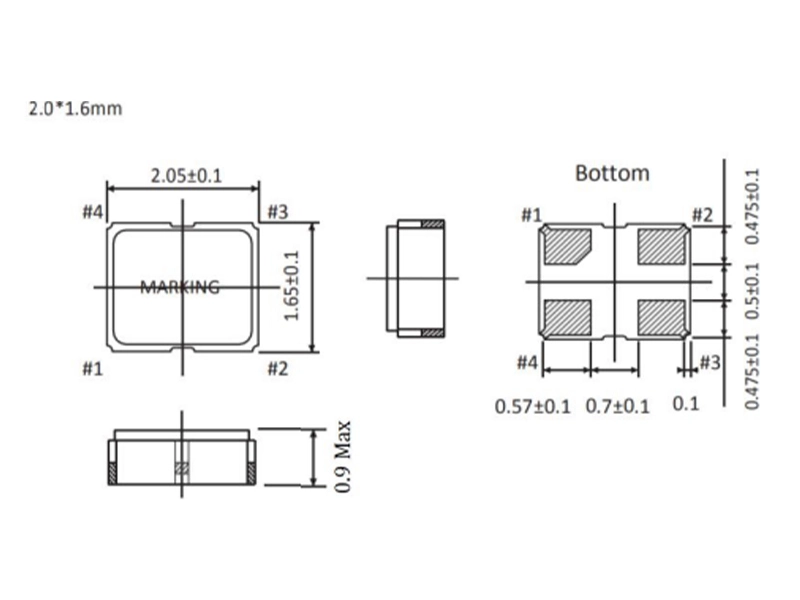

*Das Bild rechts ist nur für die Beschreibung der PIN -Funktion.
