Quarzoszillator YSO120TK
◉ Anwendungen
- RTC
◉ Funktionen
- Frequenz: 32,768 kHz
- Ultrakleiner SMD-Quarzoszillator mit Nahtversiegelung

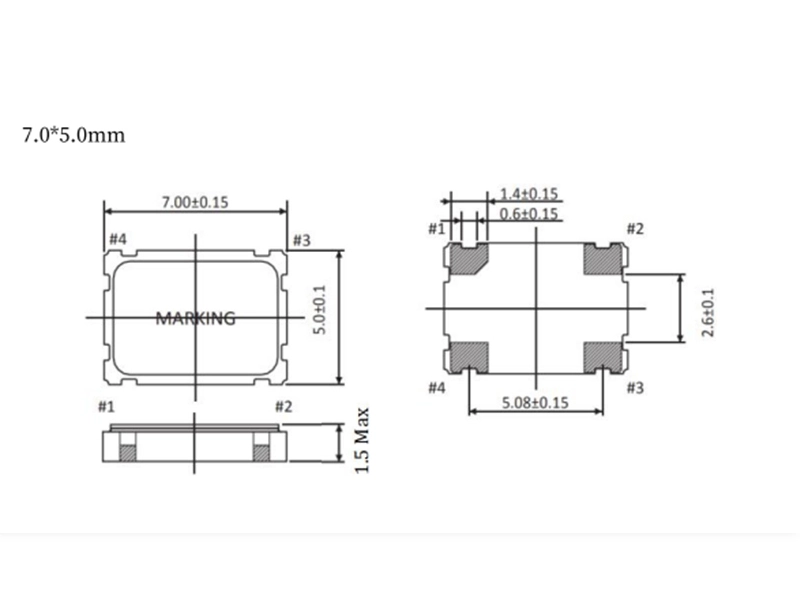

- Verpackungsgröße: 1,6 x 1,2 mm, 2,0 x 1,6 mm, 2,5 x 2,0 mm, 3,2 x 2,5 mm, 5,0 x 3,2 mm, 7,0 x 5,0 mm
Spezifikationen
Artikel | Symbol | Spezifikationen |
Frequenzbereich | fo | 32,768 kHz |
Versorgungsspannung | VDD | 1.8V~3.3V |
Ausgabetyp | - | CMOS |
Frequenztoleranz (bei 25℃) | f_tol | ±10 ppm, ±20 ppm oder angeben |
Ausgangslast | L_cmos | 15 pF |
Betriebstemperatur | T_use | -40 bis +85 °C oder angeben |
Lagertemperatur | T_stg | -55~+125°C |
Frequenz im Vergleich | f_tem | ±20 ppm, ±30 ppm, ±50 ppm oder bitte angeben |
Ausgangsspannung | Voh | 90 % VDD Min. |
Band | 10 % VDD Max | |
Tastverhältnis | SYM | 45~55% |
Anlaufzeit | t_str | Maximal 3 ms |
Anstiegszeit/Abfallzeit | tr/tf | 0,7 ps Max |
Phasenjitter [12 kHz~20 MHz] | tpj | ±3 ppm/Jahr Max. |
Frequenzalterung (bei 25℃) | f_age | 32,768 kHz |
Tri-State | Aktivieren (Hochspannung oder potentialfrei) | 70 % des VDD-Mindestbedarfs |
Deaktivieren (Niederspannung oder Masse) | 30 % von VDD Max |
Aktueller Verbrauch
Versorgungsspannung (V) | 32.768KHZ | |
7050/5032/3225 | 2520/2016/1612 | |
1.8V | 0,2 mA Max. | 0,2 mA Max. |
2.5V | 0,3 mA Max. | 0,3 mA Max. |
3.3V | 0,5 mA Max. | 0,4 mA Max. |
Stift | #1 | #3 | #4 | #2 |
FUNCTION | Dreistaaten | GND | OUTPUT | VDD |
*Das Bild rechts dient nur der Beschreibung der PIN-Funktion.
