4-Kanal I2C-Schalter mit Interrupt und Zurücksetzen von TPT29545

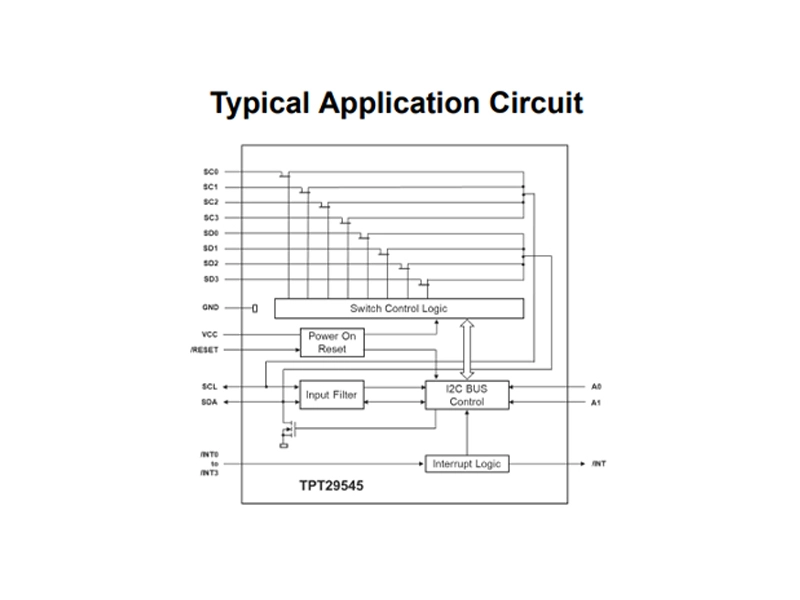

◉  Der TPT29545 ist ein 1: 4 -bidirektionaler I2C -Schalter. Das SCL/SDA -Upstream -Paar fügt vier nachgeschaltete Kanäle aus. Jeder einzelne SCN/SDN -Kanal oder eine Kombination von Kanälen kann ausgewählt werden, die durch das programmierbare Steuerregister ermittelt werden. Vier Interrupt -Eingänge (INT0 bis INT3) sind für jedes der nachgeschalteten Paare als eine ausgelegt. Ein Interrupt (int) -ausgang wirkt als und der vier Interrupt -Eingänge.

◉  Wenn einer der stromabwärts gelegenen I2C-Busse in einem niedrigen Zustand steckt, hilft sich ein Eingang des aktiven Rücksetzens (Reset) bei der Wiederherstellung des TPT29545. Das Ziehen des Zurücksetzens niedriger Zurücksetzen setzt die I2C-Statusmaschine und führt dazu, dass alle Kanäle abgewiesen werden, ebenso wie die interne Stromresetfunktion.

◉  Die Pass -Tore der Schalter werden so konstruiert, dass das VCC -Anschluss verwendet werden kann, um die maximale Hochspannung zu begrenzen, die vom TPT29545 übergeben wird. Dies ermöglicht die Verwendung verschiedener Busspannungen für jedes Paar, so dass 2,5-V- oder 3,3-V-Teile ohne zusätzlichen Schutz mit 5-V-Teilen kommunizieren können. Externe Pull-up-Widerstände ziehen den Bus für jeden Kanal auf den gewünschten Spannungsniveau. Alle E/A -Terminals sind 5,5 V tolerant.

◉  Der TPT29545 ist im TSSOP20 -Paket erhältlich und ist aus charakterisiert –40°C bis +85°C.
