1-A Einzelzell-Batterie-Ladegerät mit Spannung mit hohem Eingang TPB4056A

◉  Das TPB4056A ist ein kostengünstiges lineares Ladegerät mit hoher Integration für Einzelzell-Li-Ionen- oder Li-Ionen-Polymerbatterien. Das Gerät unterstützt die CC/CV -Ladung entweder aus einem USB -Anschluss oder einem AC -Adapter. Die Anforderungen an die Niedrigbomkomponente macht das gesamte System gering. Der hohe Eingangsspannungsbereich mit Überspannungsschutz unterstützt nicht regulierte Adapter mit niedrigen Cost-Adaptern. Der Ladungsstrom des TPB4056A ist mit einem externen Widerstand bis zu 1000 mA vollständig programmierbar. Der TPB4056A beendet den Ladungszyklus automatisch, wenn der Ladungsstrom nach Erreichen der Schwimmerspannung unter einen programmierbaren minimalen Ladestrom des Ladungsstromwerts fällt.

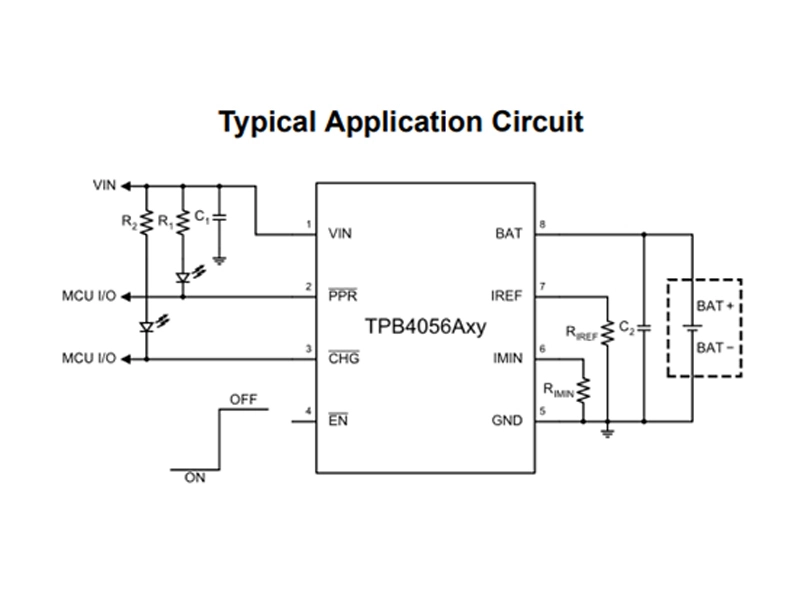

◉  Das TPB4056A implementiert zwei Indikationsstifte, PPR und CHG, sodass die Verbindung zu einem Mikrocontroller mit dem Status des Geräts angezeigt wird. Mit der Open-Drain-Struktur bleibt der PPR-Pin niedrig, während sich die Eingangsspannung im Betriebsbereich befindet und der CHG-Pin während des Ladezustands niedrig bleibt. Sonst befinden sich Stifte im Zustand mit hoher Impedanz.

◉ Die TPB4056A verfügt über die Wärmefunktionsfunktion, um den Ladungsstrom zu begrenzen und das Gerät vor Überlagetemperaturfehlern zu schützen. Der TPB4056A integriert auch die Funktion des aktuellen Monitors, der UVLO und der OVP -Funktion, um zu verhindern, dass das Gerät beschädigt wird.
