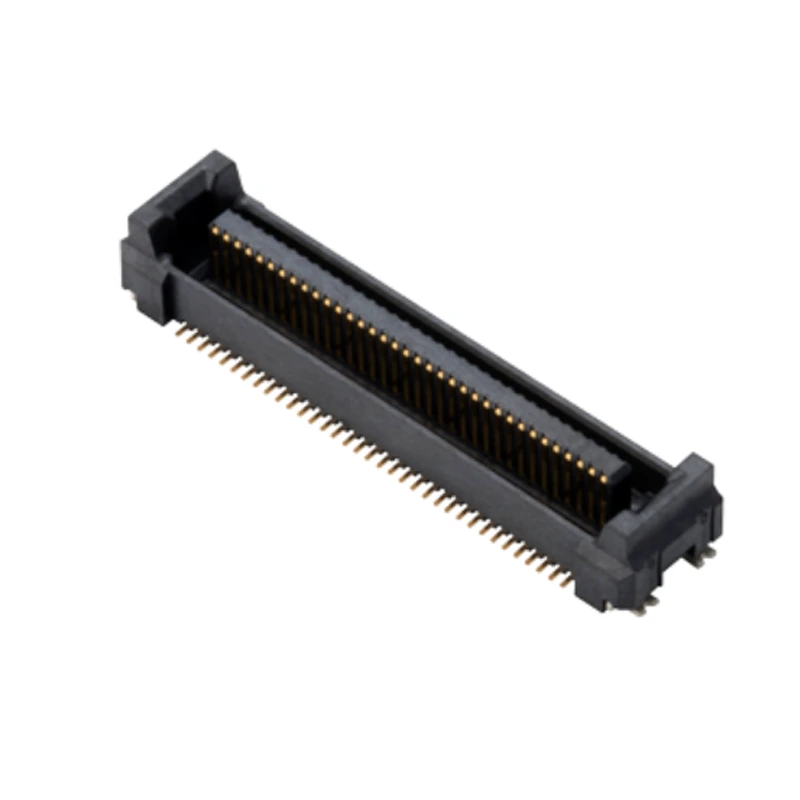

Schwimmender BTB -Stecker 0,635 mm Tonhöhe 2 Zeilen für die ADAS 10109 -Serie
Die 10109 -Serie ist eine schwimmende Platine zum Board -Anschluss (0,635 mm Tonhöhe, 2 Zeilen, St ／ RA -Verbindung).
Um breite Abweichungen in Steck-/Sockelhöhen und Paarungstypen zu verarbeiten, diesen Stecker’S -Paarungshöhenoptionen sind jedes Höheninkrement von 0,5 mm erhältlich und haben eine maximale Hochgeschwindigkeits -Konformität von 3,0 Gbit / s.
Der 2-Punkte-Kontakt wurde entwickelt, um eine perfekte Verbindung zu erzielen, indem das durch Fremdstoff verursachte Kontaktversagen und Leitfähigkeitsfehler verhindern. Es arbeitet unter einer Vielzahl von Temperaturen, wodurch es ideal für die Automobilindustrie geeignet ist. (-40 bis 105 ℃).
Anwendung:
ADAS, Infotainment, Hausausrüstung, Industrieausrüstung, Telekommunikationsausrüstung, Roboter
| 10109 Serieninformationen | |
| Anschlusstyp: Stecker | PCB -Montagemethoden: Smt |
| Paarungsschnittstelle: -/ Stapel | Anschlussausrichtung:-/vertikal |
| Kontaktrichtung: - - | Paarungsrichtung: -/ TopEntry |
| Pinzählungen: 20-120 Pin | Kontaktieren Sie die Beschichtung: Gold |
| Plattierungsdicke: /0.1/0.3/0.762 μm min. | Signalspezifikation:- |
| Signalübertragungsgeschwindigkeit | Länge (Pitch -Richtung):/11.95/12.95/15.125/16.125/18.3/19.3/20.85 /22.475/24.65/27.2/28.825/29.825/31/32/36.175/37.35/43.7 mm |
| Breite (Tiefe): 6,5 mm | Breite (Tiefe):/4,6/4,85/7/9/11/11.5/15/16/17/11/1. 19,5 mm |
| Nennspannung (DC): 50 V | Nennspannung (AC): 50V |
| Bewertungsstrom: 0,5a | Spannung standhalten: 250 V (AC) |
| Impedanzübereinstimmung | Kontaktwiderstand:/100mΩ max. |
| Betriebstemperaturbereich (max.) ： 105 ℃ | Betriebstemperaturbereich (min.) ：-40 ℃ |
| Array:-/ Dual Row | ROHS2: Ja |
| Halogenfrei:-/nein | Schwebend:-/ ja |
| 2-Punkte-Kontakt: Nein | Boss Locator: Nein/Ja |
| Erdungsanschluss:-/Nr | Kappe:- |
| Band:-/nein | X-Achse schwimmende Reichweite: 0.5 |
| Y-Achse schwimmende Reichweite: 0.5 | Effektive Wischlänge: 0.5 |
| Amplitude | Haltbarkeit:30 |
| Paketmenge: 50/100/2/300/350/500/550//600 | Verpackungstyp: Präge/Tablett |
